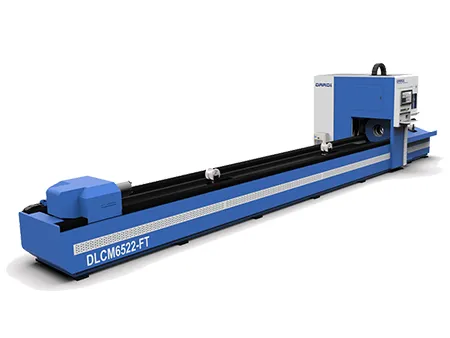

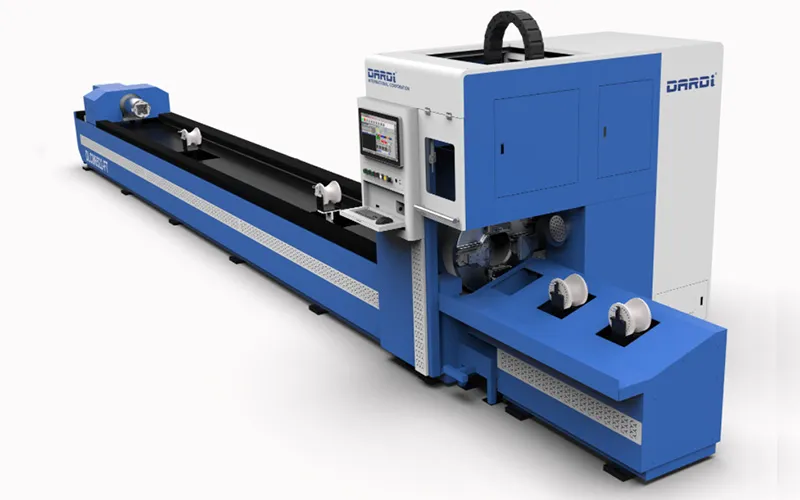

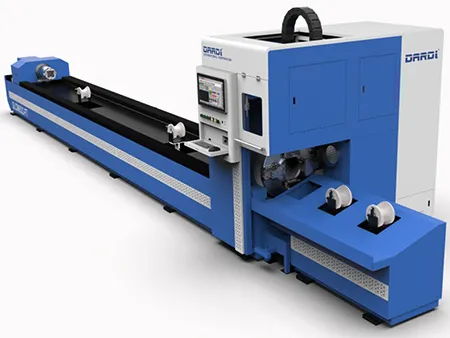

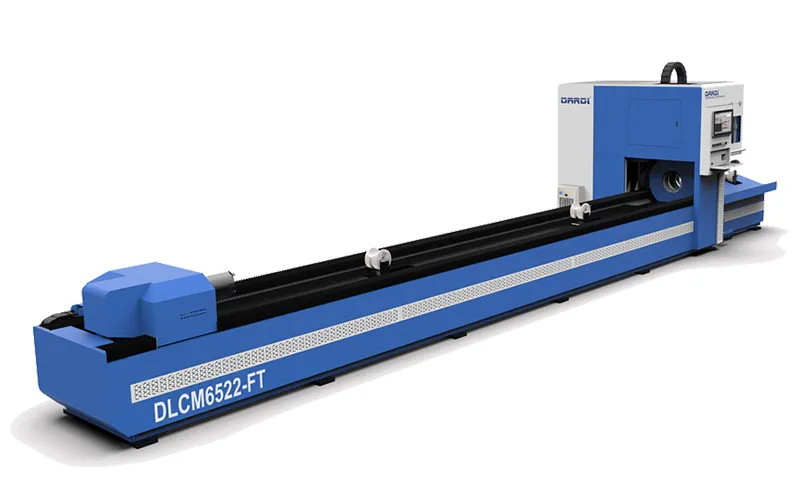

آلة قطع الأنابيب بالفايبر ليزر، فئة FT

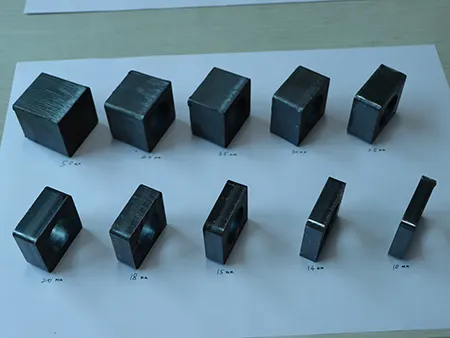

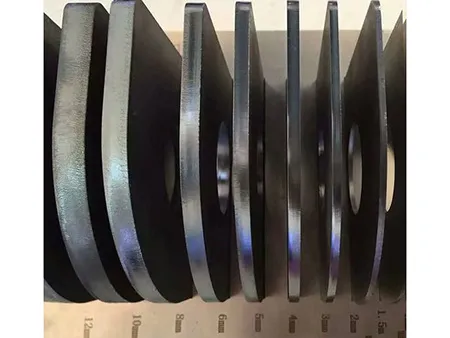

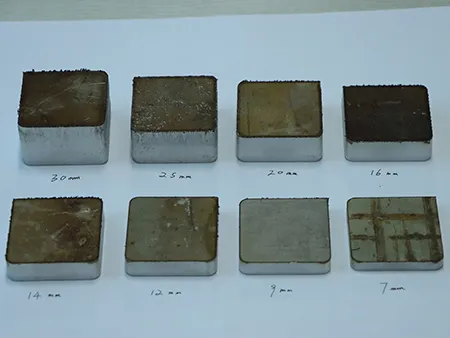

المواد المناسبة للتطبيق

تتميز آلة قطع الأنابيب بالفايبر ليزر بكفاءتها العالية في قطع الأنابيب بسماكات مختلفة، مما يجعلها أساسية في مجموعة واسعة من الصناعات. بداية من تصنيع مكونات معدات اللياقة البدنية وأنابيب النفط، وصولاً إلى القطع الدقيق لآلات البناء والزراعة، تتميز هذه الآلات بأداء موثوق. كما تستخدم على نطاق واسع في تصنيع السيارات، وحتى في مشاريع الديكور المنزلي، مما يوفر تنوع ودقة في مختلف التطبيقات.

استفسار

الخصائص

تتميز بمشبك هوائي ذاتي التمركز مصمم لحماية الأنابيب ذات الجدران الرقيقة، مما يضمن تثبيت آمن دون المساس بسلامة السطح أو التسبب في تشوهه.
استمتع بإنتاجية محسنة مع أداء آلي قوي، مما يسمح بعمليات قطع أسرع وأكثر كفاءة.
يعد التنوع هو الأساس، مع القدرة على التعامل مع أنواع مختلفة من الأنابيب، من الدائرية والمستطيلة إلى الأشكال الخاصة مثل عوارض I وقنوات الفولاذ، مما يوفر قطع عالي السرعة ودقيقة في كل مرة.
لتحسين سير العمل، يمكن تجهيز قاطع الليزر بنظام تحميل وتفريغ آلي، مما يقلل من تكاليف العمالة مع زيادة الكفاءة الإجمالية.

المواصفات الرئيسية

طاقة الليزر: من 1 إلى 4 كيلو وات
جهد التشغيل: 380 فولت\50 هيرتز،380 فولت\60 هيرتز، 220 فولت\50 هيرتز، 220 فولت\60 هيرتز
قدرة الماكينة: 9 كيلو وات
أقصى سرعة للقطع: من 90 إلى 150 متر في الدقيقة

أقصى تسارع: 0.8G
درجة حرارة التشغيل: من 0 إلى 40 درجة مئوية
رطوبة التشغيل: أقل من 90% غير مكثفة

البارامترات التفصيلية للموديلات المتاحة

الموديل	6020	6030
أقصى طول للأنبوب (مم)	6000	6000
قطر قطع الأنبوب الدائري (مم)	⌀20-220	⌀20-350
طول حافة الأنبوب المستطيل (مم)	20-140	20-250
الحركة على المحور X (مم)	200	200
الحركة على المحور Y (مم)	6000	6000
الحركة على المحور Z (مم)	350	350
أقصى سرعة للمحاور XY/U (متر في الدقيقة)	90	90
أقصى سرعة دوران A/B/C (دورة في الدقيقة)	90	90
دقة التموضع على المحورين X/y	±0.03	±0.03
دقة إعادة التموضع على المحورين X/y	±0.03	±0.03
نطاق تحميل الأنبوب (مم)	1000-6000	1000-6000
قياس القطع (مم)	≤2000	≤2000
